শীট মেটাল ফর্মিং মেশিন

1. উপাদানের স্পেসিফিকেশন

2. মেশিনের বিস্তারিত পরামিতি

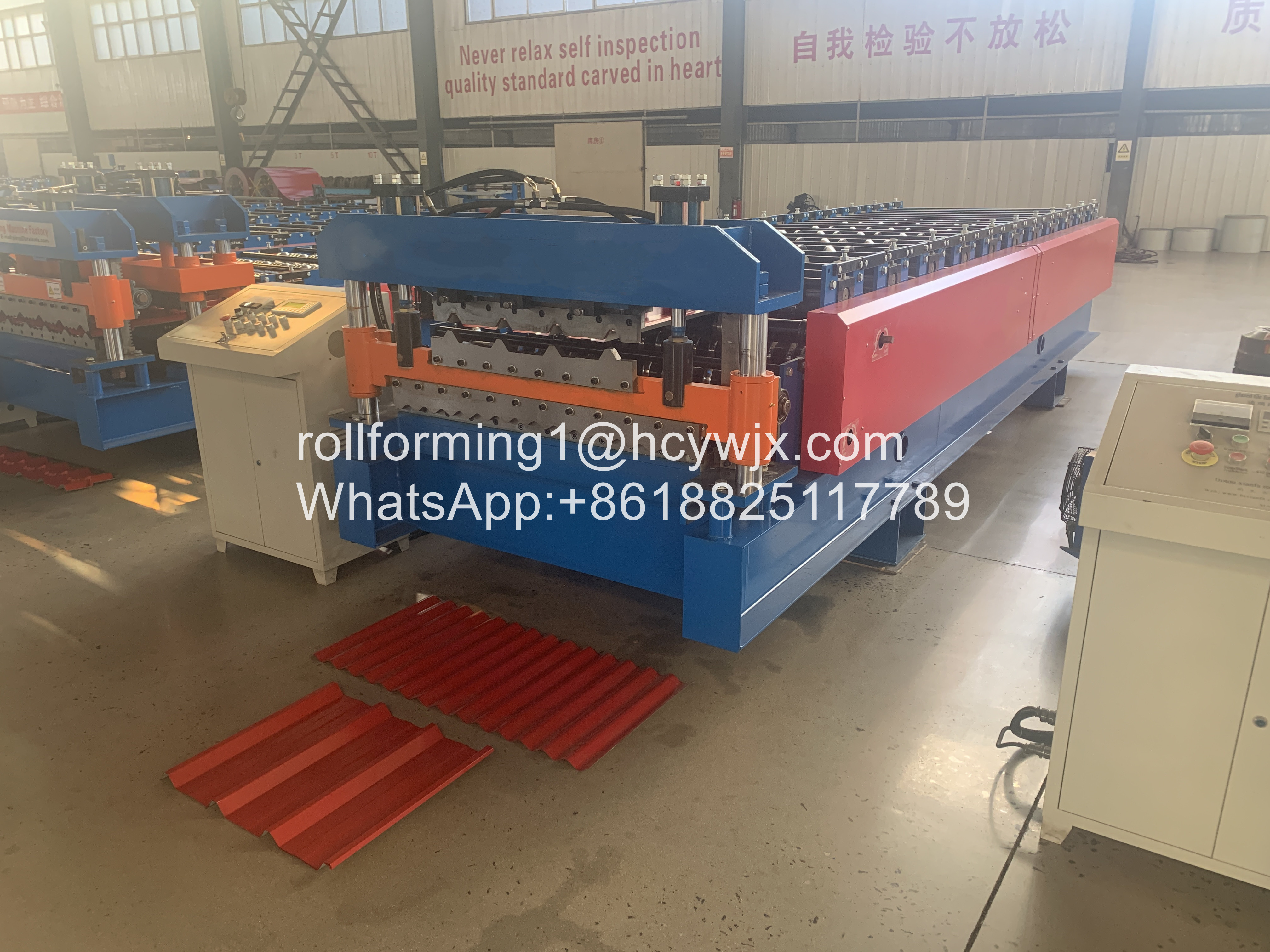

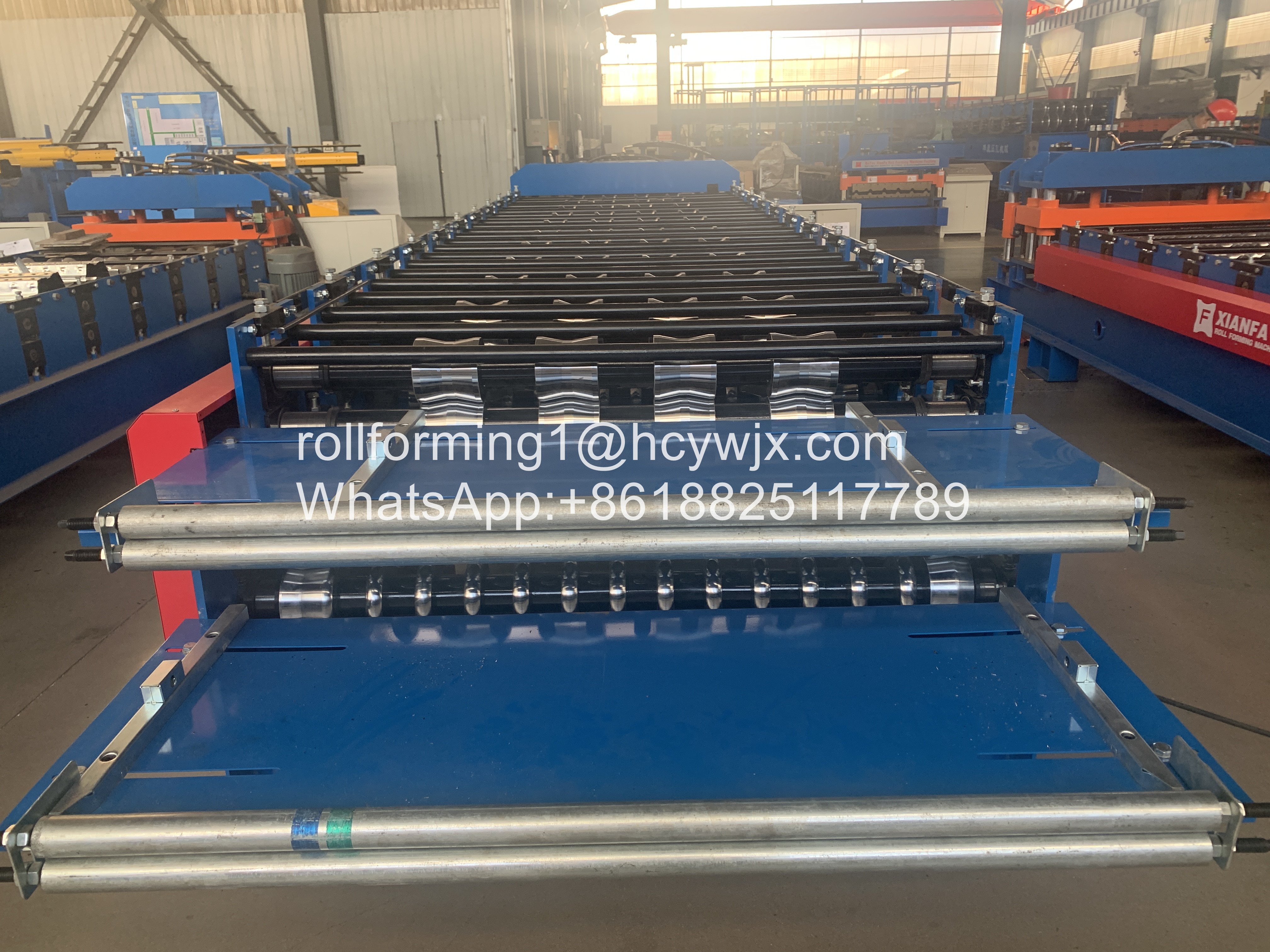

3. রেফারেন্স ছবি

4. প্রক্রিয়া প্রবাহের চার্ট

হাইড্রোলিক ডিকোইলার-রোল ফর্মিং-কাটিং-অটো স্ট্যাকার

5. উপাদানের স্পেসিফিকেশন

(1) 5T হাইড্রলিক আন-কয়লার

• খাওয়ানোর প্রস্থ: 1250 মিমি
• ক্ষমতা: 5 টন
• ইন্টার ব্যাস: 470-520 মিমি
• সর্বাধিক আউট ব্যাস: 1500 মিমি
• প্রধান মোটর শক্তি: 5.5KW এসি মোটর
• জলবাহী শক্তি: 4 কিলোওয়াট

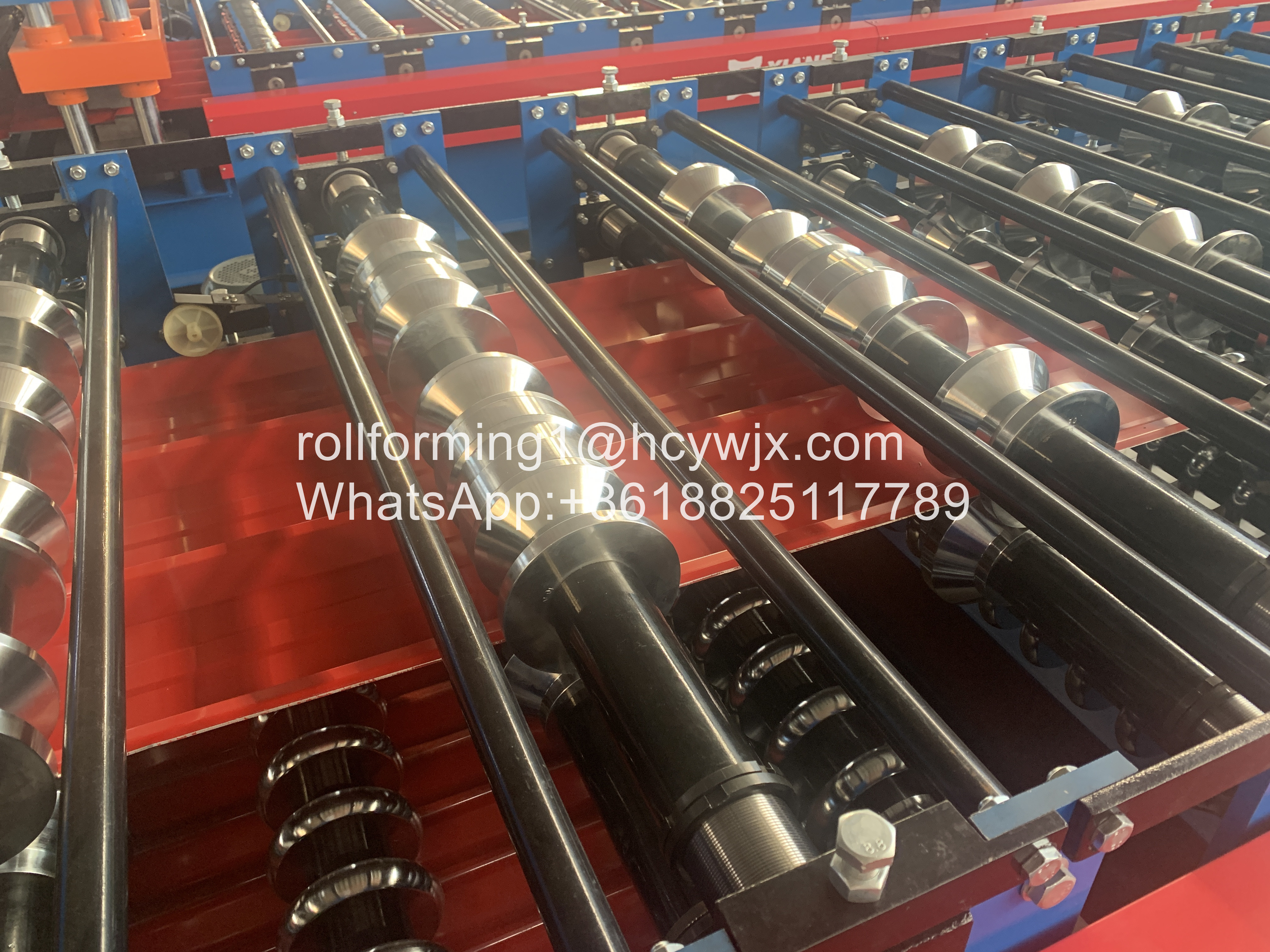

(2)প্রধান রোল গঠন মেশিন

• রোলার উপাদান: ASTM1045 ক্রোম ধাতুপট্টাবৃত পৃষ্ঠ ক্রোম সঙ্গে
• শ্যাফ্ট ব্যাস: 70 মিমি উপাদান: SAE1045 নিভে যাওয়া এবং টেম্পারিং সহ
• 350H মরীচি ঢালাই দ্বারা প্রধান ফ্রেম
• মেশিন গঠন: গাইড পিলার

(৩)হাইড্রোলিক কাটিং সিস্টেম

• গঠনের পরে কাটা: রোল গঠনের পরে শীটটি প্রয়োজনীয় দৈর্ঘ্যে কাটুন
• ব্লেডের উপাদান: Cr12, 58-62 HRC কঠোরতা
• জলবাহী দ্বারা ক্ষমতা কাটা, 5.5KW
• কাজের চাপ: 12Mpa নিয়মিত
• দৈর্ঘ্য পরিমাপ: স্বয়ংক্রিয় এনকোডার দৈর্ঘ্য পরিমাপ
• দৈর্ঘ্যের সহনশীলতা: +/- 1.5 মিমি প্রতিটি টুকরা শেষ পণ্যের জন্য

(4) কম্পিউটার কন্ট্রোল ক্যাবিনেট

• প্রোফাইলের দৈর্ঘ্য এবং পরিমাণের প্রোগ্রামেবল সেটিং
• অপারেটিং সিস্টেমের ভাষা: ইংরেজি এবং চীনা
• দৈর্ঘ্য এবং পরিমাণ নিয়ন্ত্রণ করতে ব্যবহৃত কম্পিউটার।মেশিনটি স্বয়ংক্রিয়ভাবে দৈর্ঘ্যে কেটে যাবে এবং প্রয়োজনীয় পরিমাণ অর্জন করা হলে থামবে

• PLC: প্যানাসনিক বা গ্রাহককরণ

(5) অটো স্ট্যাকার

• মোটর শক্তি শেষ: 0.75KW
• সর্বোচ্চ স্ট্যাকিং দৈর্ঘ্য: 6 মি
• সর্বোচ্চ স্ট্যাকিং বেধ: 300 মিমি
• সর্বোচ্চ স্ট্যাকিং ওজন: প্রায় 2.5 টন
