ইউ চ্যানেল রোল ফর্মিং মেশিন / রোল ফর্মিং মেশিন

1set
MOQ
ইউ চ্যানেল রোল ফর্মিং মেশিন / রোল ফর্মিং মেশিন
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
বিশেষ উল্লেখ
Suitable Material Thickness: 1-1.2mm
Forming Station: 14Stations
Shaft: 45# Steel
Main Roller: GCr15 bearing steel
Balde Material: Cr12
Structure: Stand Type
Forming Speed: 8-10m/min
Control System: PLC Control
Power: 11+7.5KW
Voltage: 380v 50Hz 3phases
বিশেষভাবে তুলে ধরা:

roll form machines

,

purlin roll forming machine
মৌলিক তথ্য
Place of Origin: Botou Hebei China
পরিচিতিমুলক নাম: HC
সাক্ষ্যদান: ISO
Model Number: HC47-75-300
প্রদান
Packaging Details: Main machine is nude,the computer control box is packed by carton box
Delivery Time: 30days
Payment Terms: 30% deposit by T/T in advance and 70% balance after inspection confirmation before shipment
Supply Ability: 20 sets/month
পণ্যের বর্ণনা
1. পণ্যের বর্ণনা



(১) সংক্ষিপ্ত ভূমিকা

পুলিন দ্বারা তৈরিসি Purlin ছাদ ইস্পাত প্রোফাইল রোল গঠনের মেশিন ব্যাপকভাবে প্রধান শরীরের চাপ ব্যবহৃত হয়

বড় এবং মাঝারি আকারের নির্মাণের কাঠামো, যেমন কারখানা, গুদাম, লোকোমোটিভ শ্যাড,

এটি অর্থনৈতিক এবং উচ্চ দক্ষতা সম্পন্ন নির্মাণ উপকরণ হিসেবে পরিচিত।

ইস্পাত C purlin নিম্নলিখিত বৈশিষ্ট্য আছেঃ
a.হালকা ওজন, কম খরচ;
b.ব্যবহার করা সহজঃপুলিনটি আপনার প্রয়োজন অনুযায়ী গঠিত এবং punched করা যেতে পারে;

এবং এটা সরাসরি ইনস্টল করা যাবে।



(২) রোল ফর্মিং মেশিনের ওয়ার্কিং ফ্লো

রোল ডিকলিং-রোল ফিডিং-লেভেলিং-রোল ফর্মিং-পঞ্চিং ((ঐচ্ছিক) -দৈর্ঘ্য পরিমাপ পত্রক

কাটিয়া-ফ্লিট surpporting

ইউ চ্যানেল রোল ফর্মিং মেশিন / রোল ফর্মিং মেশিন 0



(৩) প্রযুক্তিগত বিবরণ

A. সাধারণ

উপযুক্ত উপাদান এইচরোলড স্ট্রিপ স্টীল, Q235 বা সমতুল্য
উপাদান বেধ ১-১.২ মিমি
উপাদান প্রস্থ ১৭৫-৪৫৫ মিমি
মাত্রা প্রায় ১০.০*১.২*১.৭৫ মিটার, অঙ্কন অনুযায়ী
কর্মক্ষেত্র প্রায় ২০.০*২.৭ মিটার (L*W)

দৈর্ঘ্য

পত্রিকা

আপনি আপনার প্রয়োজন অনুযায়ী দৈর্ঘ্য সেট করতে পারেন।

এটি পিএলসি দ্বারা নিয়ন্ত্রিত হয়

যানিশ্চিত করতে পারেসঠিকতা±১ মিমি।
কাটা

স্বয়ংক্রিয়ভাবে বন্ধ এবং কাটা যখন এটি সেট আসে

দৈর্ঘ্য



B. উপাদান বিবরণ

রোলার উপাদান হাই গ্রেড 45 # স্টীল, হার্ড ক্রোম লেপ, 0.05mm.
প্রধান ফ্রেম ৪০০# স্টীল, আরো স্থিতিশীল এবং কোন কম্পন নেই।
মাঝারি প্লেট

আমরা স্থিতিশীলতা নিশ্চিত করার জন্য আরও পুরু প্লেট ব্যবহার

আমাদের পণ্য।
ধাপগুলি গঠন করা ১১-১৬, অঙ্কন অনুযায়ী।
শ্যাফ্ট উপাদান Φ80 মিমি, উচ্চ গ্রেড 45 # ইস্পাত।

চিকিত্সা প্রক্রিয়াঃ টেম্পারিং-ফিনিস টার্নিং,

উচ্চ শক্ততা, বিকৃত করা কঠিন।

কাটা

ব্লেডের উপাদান

 Cr12, কঠোরতা HRC60-62
চিকিত্সা প্রক্রিয়াঃ তাপ চিকিত্সা-প্লেন ঘর্ষণ-ওয়্যার ইলেকট্রোড কাটা।



সি. বৈদ্যুতিক উপাদান

উপযুক্ত শক্তি ৩৮০ ভোল্ট, ৫০ হার্জ, ৩ ফেজ অথবা আপনার প্রয়োজন অনুযায়ী।
স্ক্রিন ৭ ইঞ্চি টাচ স্ক্রিন, কাজ করা সহজ।
পিএলসি ডেল্টা DVP14ES

বিভিন্ন অবস্থার সাথে ভালভাবে মানিয়ে নেওয়া, যেমন আর্দ্রতা,

ইলেকট্রোম্যাগনেটিক ব্যাঘাত।
ফ্রিকোয়েন্সি কনভার্টার

ডেল্টা ভিএফডি-এম এর সুবিধা হচ্ছে, এটি কাটা শুরু করার আগে ধীর গতিতে চলে।

লম্বা সঠিকতা নিশ্চিত করার জন্য (± 1 মিমি,

ইন্ডাস্ট্রিয়াল স্ট্যান্ডার্ডের চেয়ে অনেক ভালো ±3 মিমি) ।

দৈর্ঘ্য

পরিমাপ যন্ত্র

 ওম্রন, জাপানে তৈরি।
এটি উচ্চ নির্ভুলতা এবং স্থিতিশীলতার সাথে বৈশিষ্ট্যযুক্ত।



আমাদের সুবিধা

  • উচ্চমানের
  • যুক্তিসঙ্গত মূল্য
  • সার্ভিস শেষে ভালো
  • ১ বছরের ওয়ারেন্টি
  • ২০ বছরেরও বেশি অভিজ্ঞতা

রেফারেন্সপ্রোফাইলঅঙ্কন

ইউ চ্যানেল রোল ফর্মিং মেশিন / রোল ফর্মিং মেশিন 1

ইউ চ্যানেল রোল ফর্মিং মেশিন / রোল ফর্মিং মেশিন 2

ইউ চ্যানেল রোল ফর্মিং মেশিন / রোল ফর্মিং মেশিন 3

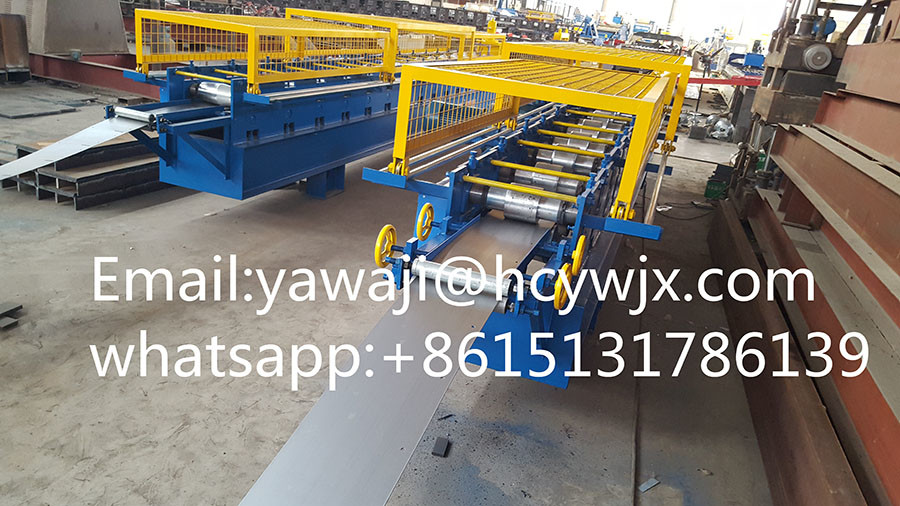

ইউ চ্যানেল রোল ফর্মিং মেশিন / রোল ফর্মিং মেশিন 4

ইউ চ্যানেল রোল ফর্মিং মেশিন / রোল ফর্মিং মেশিন 5
