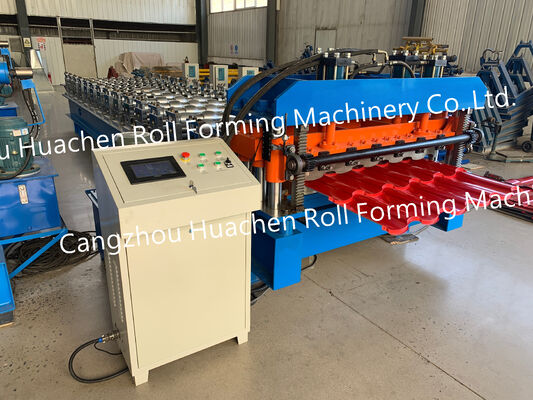

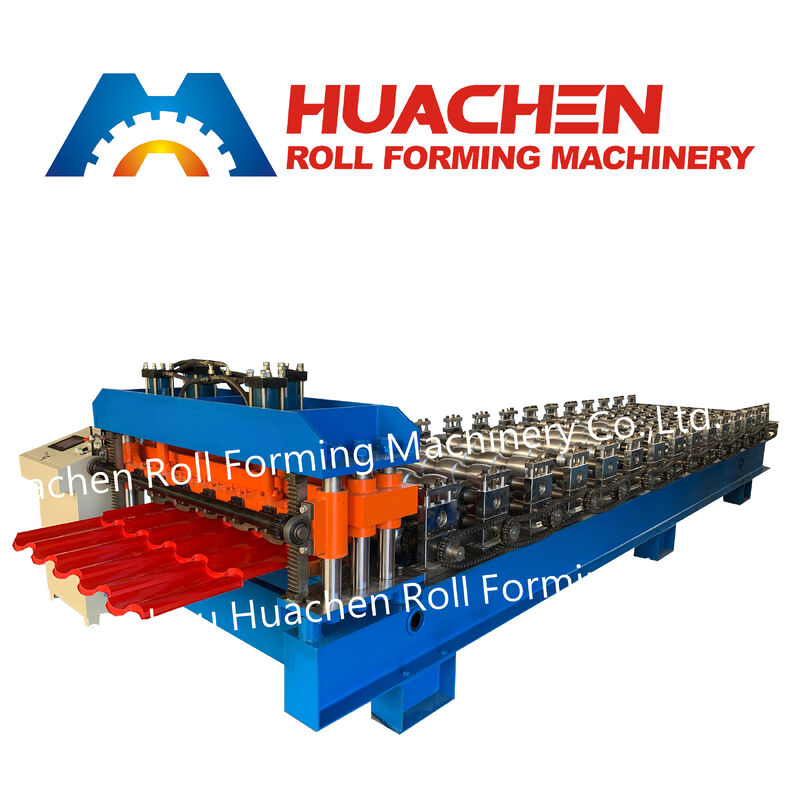

মেশিন ওভারভিউ
ধাতব ছাদের প্রোফাইল উৎপাদনের জন্য ডিজাইন করা হয়েছে, এই ১৫ স্টেশন কালার স্টিল টাইল রোল ফর্মিং মেশিন ইস্পাতের শীটকে অবিচ্ছিন্ন ছাদের টাইল প্রোফাইলে রূপান্তরিত করতে পর্যায়ক্রমিক রোলার-ফর্মিং প্রক্রিয়া ব্যবহার করে।
ফর্মিং লাইনটি ১৫টি রোলার স্টেশন দিয়ে সজ্জিত। এর প্রধান যান্ত্রিক কনফিগারেশনে রয়েছে কোয়েনচিং এবং প্লেটিং ট্রিটমেন্ট সহ ৪৫# স্টিলের রোলার এবং শ্যাফট, একটি Φ৭০মিমি শ্যাফট, এবং একটি CR12 কাটার। মেশিন ড্রাইভের জন্য একটি চেইন ট্রান্সমিশন সিস্টেম ব্যবহার করা হয়।
এক নজরে কনফিগারেশন
| কনফিগারেশন |
বিস্তারিত |
| ফর্মিং স্টেশন |
১৫ স্টেশন |
| রোলার ও শ্যাফট নির্মাণ |
৪৫# স্টিল, কোয়েনচিং এবং প্লেটিং |
| শ্যাফট ব্যাস |
Φ৭০মিমি |
| কাটিং উপাদান |
CR12 |
| ট্রান্সমিশন |
চেইন ড্রাইভ |
| কাজের গতি |
১৫–২০মি/মিনিট |
| মোট শক্তি |
৪+৪KW |
| বৈদ্যুতিক সরবরাহ |
৩৮০V / ৫০Hz / ৩ ফেজ |

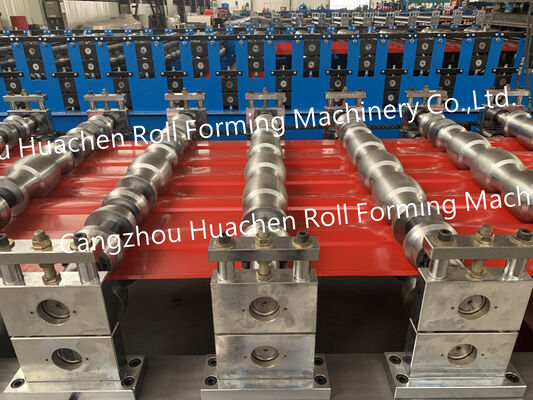

ফর্মিং প্রক্রিয়া
ইস্পাতের শীট রোলার সেকশনে প্রবেশ করে এবং ১৫টি ফর্মিং স্টেশনের মধ্য দিয়ে যাওয়ার সাথে সাথে ধীরে ধীরে আকার ধারণ করে। প্রতিটি পর্যায় চূড়ান্ত ছাদের প্রোফাইলে অবদান রাখে, যা মেশিনটিকে অবিচ্ছিন্ন প্রোফাইল-ফর্মিং অপারেশনের জন্য উপযুক্ত করে তোলে।
প্রকৃত প্রোফাইল কনফিগারেশন গ্রাহকের প্রয়োজনীয় ছাদের শীট ডিজাইনের সাথে মিলিয়ে নেওয়া উচিত।
মূল সরঞ্জামের বৈশিষ্ট্য

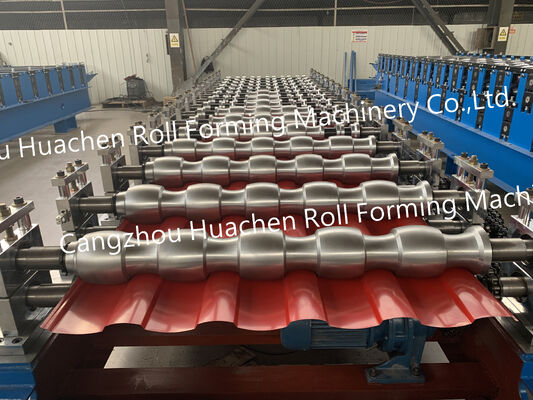

ট্রিটেড ৪৫# স্টিলের রোলার এবং শ্যাফট
ফর্মিং রোলার এবং শ্যাফটগুলি ৪৫# স্টিল হিসাবে নির্দিষ্ট করা হয়েছে, সাথে কোয়েনচিং এবং প্লেটিং ট্রিটমেন্ট।
Φ৭০মিমি শ্যাফট
প্রদত্ত স্পেসিফিকেশন অনুযায়ী ফর্মিং অ্যাসেম্বলি একটি Φ৭০মিমি শ্যাফট ব্যাস ব্যবহার করে।

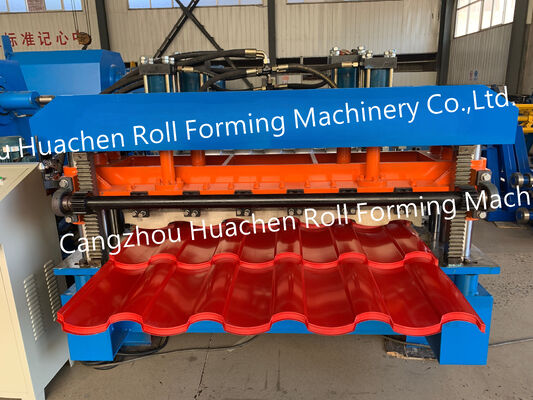

CR12 কাটিং উপাদান
নির্দিষ্ট কাটিং কনফিগারেশনে একটি CR12 কাটার অন্তর্ভুক্ত করা হয়েছে।
চেইন ট্রান্সমিশন
সরঞ্জামটি তার যান্ত্রিক ট্রান্সমিশন পদ্ধতি হিসাবে চেইন ড্রাইভ ব্যবহার করে।
উৎপাদন ও শক্তি
নির্দিষ্ট মেশিনের গতি হল ১৫–২০মি/মিনিট, মোট শক্তি কনফিগারেশন হল ৪+৪KW।
বৈদ্যুতিক স্পেসিফিকেশন হল:
৩৮০V / ৫০Hz / ৩ ফেজ
ইনস্টলেশনের আগে গ্রাহকের স্থানীয় বিদ্যুৎ পরিস্থিতি নিশ্চিত করা উচিত।
উপযুক্ত অ্যাপ্লিকেশন
এই সরঞ্জামটি বিবেচনা করা যেতে পারে:
- কালার স্টিল ছাদের টাইল উৎপাদন
- ধাতব ছাদের প্রোফাইল তৈরি
- ছাদের শীট প্রক্রিয়াকরণ
- স্টিল স্ট্রাকচার উপাদান উৎপাদন
- নির্মাণ ছাদের অ্যাপ্লিকেশন
নির্বাচন নোট
রোল ফর্মিং মেশিন অর্ডার করার আগে, গ্রাহকদের প্রয়োজনীয় চূড়ান্ত প্রোফাইল, কাঁচামালের স্পেসিফিকেশন, উৎপাদন প্রয়োজনীয়তা এবং স্থানীয় বৈদ্যুতিক মান নিশ্চিত করা উচিত।
কাস্টমাইজড মেশিন কনফিগারেশনের জন্য, চূড়ান্ত প্রোফাইল অঙ্কন বা নমুনা ফর্মিং বিন্যাস নিশ্চিত করার জন্য দরকারী।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
এই মডেলের ফর্মিং ক্ষমতা কত?
মেশিনটি ১৫টি রোলার স্টেশন এবং ১৫–২০মি/মিনিট।
প্রধান রোলার এবং শ্যাফট উপাদান কি?
নির্দিষ্ট উপাদান হল কোয়েনচিং এবং প্লেটিং সহ ৪৫# স্টিল।
এই মেশিনের জন্য কোন কাটার নির্দিষ্ট করা হয়েছে?
সরবরাহকৃত স্পেসিফিকেশন কাটার উপাদান হিসাবে CR12 তালিকাভুক্ত করে।
কোন ট্রান্সমিশন পদ্ধতি ব্যবহার করা হয়?
মেশিনটি একটি চেইন ড্রাইভ সিস্টেম ব্যবহার করে।
কোন পাওয়ার সাপ্লাই প্রয়োজন?
নির্দিষ্ট বৈদ্যুতিক কনফিগারেশন হল ৩৮০V / ৫০Hz / ৩ ফেজ।
