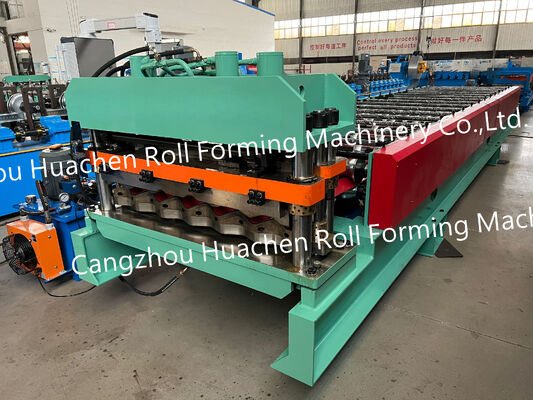

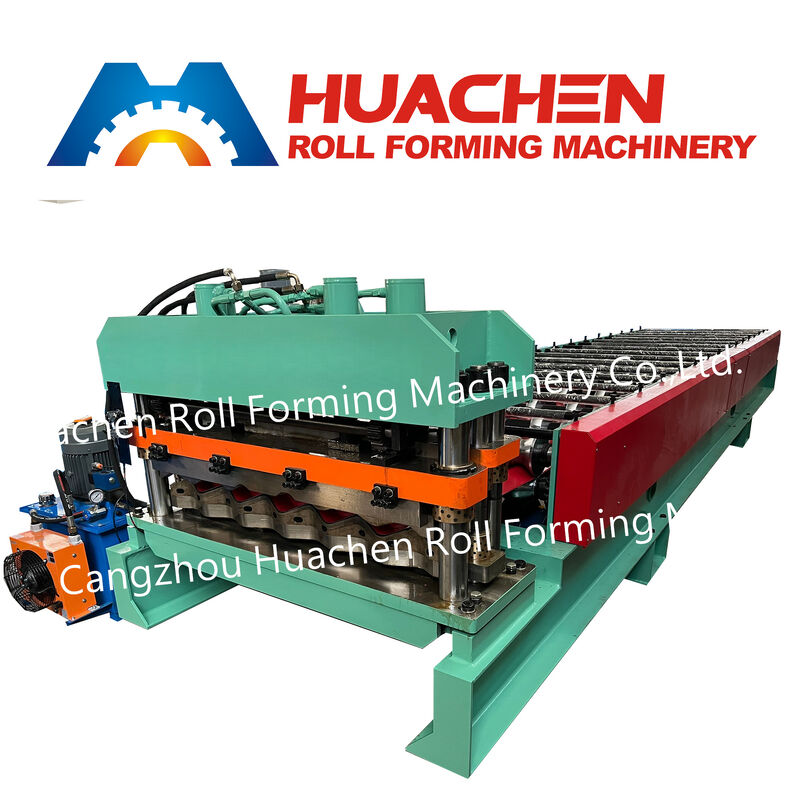

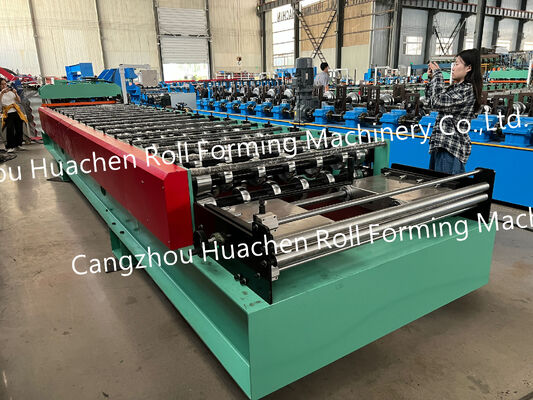

ঢেউতোলা ইস্পাত ধাতু শীট ছাদ প্রোফাইল রোল গঠন মেশিন

প্রধান প্রযুক্তিগত পরামিতি

গঠনমূলক নীতি

অপারেশন চলাকালীন, ইস্পাত শীটটি রোলার গঠনের অংশে প্রবেশ করে এবং রোলের মধ্য দিয়ে চলে যায়।১৬টি স্টেশনপ্রতিটি রোলার স্টেজ ছাদ টাইলের প্রয়োজনীয় প্রোফাইলে পৌঁছানো পর্যন্ত আকৃতি প্রক্রিয়া অংশ সঞ্চালন করে।

এই কনফিগারেশনটি ধাতব ছাদ প্রোফাইলের অবিচ্ছিন্ন উত্পাদনের জন্য ডিজাইন করা হয়েছে।

সরঞ্জাম কনফিগারেশন

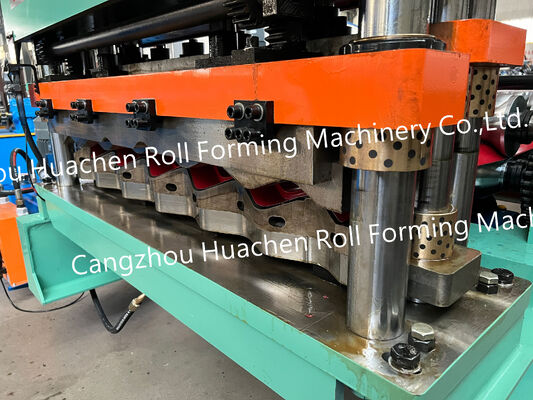

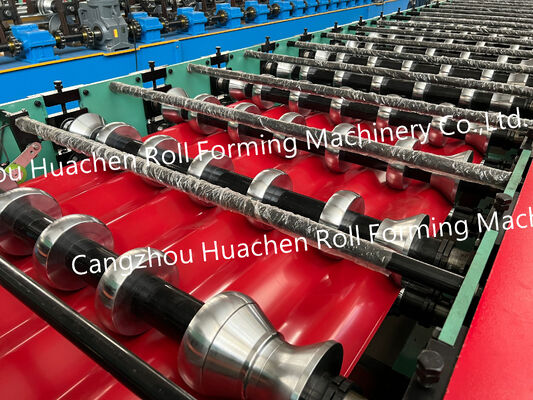

রোলার এবং শ্যাফট সমাবেশ

রোলার এবং শ্যাফ্টগুলি নিম্নরূপ নির্দিষ্ট করা হয়েছেঃ৪৫# ইস্পাত, উপাদানগুলির উপর quenching এবং plating চিকিত্সা প্রয়োগ করা হয়।

শ্যাফ্ট স্পেসিফিকেশন

মেশিনটি একটিΦ70mm শ্যাফ্ট ব্যাসার্ধ.

কাটিয়া বিভাগ

নির্দিষ্ট কাটিয়া উপাদান হলCR12.

ড্রাইভ বিন্যাস

এচেইন ড্রাইভসিস্টেমটি যান্ত্রিক ট্রান্সমিশনের জন্য ব্যবহৃত হয়।

উৎপাদন তথ্য

অ্যাপ্লিকেশন

সরঞ্জামটি নিম্নলিখিত উৎপাদনের জন্য ব্যবহার করা যেতে পারেঃ

• রঙিন ইস্পাত ছাদ টাইলস
• ধাতব ছাদ পত্রক
• ছাদের প্রোফাইল প্যানেল
• ইস্পাত নির্মাণ সামগ্রী
• বিল্ডিং ছাদের উপাদান

ইনস্টলেশনের আগে

প্রয়োজনীয় ছাদের প্রোফাইল এবং কাঁচামালের স্পেসিফিকেশনগুলি মেশিন উত্পাদনের আগে নিশ্চিত করা উচিত। ইনস্টলেশন স্থানে বিদ্যুৎ সরবরাহও নির্দিষ্ট৩৮০ ভোল্ট / ৫০ হার্জ / ৩ ফেজকনফিগারেশন

কাস্টমাইজড প্রোফাইলের জন্য, একটি প্রযুক্তিগত অঙ্কন বা সমাপ্ত নমুনা গঠন প্রয়োজনীয়তা নিশ্চিত করতে ব্যবহার করা যেতে পারে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

রোলার স্টেশনের সংখ্যা কত?
এই মডেলের১৬টি রোলার স্টেশন.

রোলার এবং শ্যাফ্টগুলির জন্য কোন ইস্পাত ব্যবহার করা হয়?
নির্দিষ্ট উপাদান হল45# স্টীল গরম করা এবং প্রলেপিং চিকিত্সা.

শ্যাফ্টের ব্যাস কত?
শ্যাফ্ট ব্যাসার্ধ হলΦ70 মিমি.

কোন কাটার উপাদান ব্যবহার করা হয়?
নির্দিষ্ট কাটার উপাদান হলCR12.

কোন ধরনের ট্রান্সমিশন প্রদান করা হয়?
মেশিন ব্যবহার করেচেইন ড্রাইভ.

উৎপাদন গতি কত?
নির্দিষ্ট গতি হল১৫-২০ মিটার/মিনিট.

মোট পাওয়ার কনফিগারেশন কত?
মোট শক্তি হল৪+৪ কিলোওয়াট.
