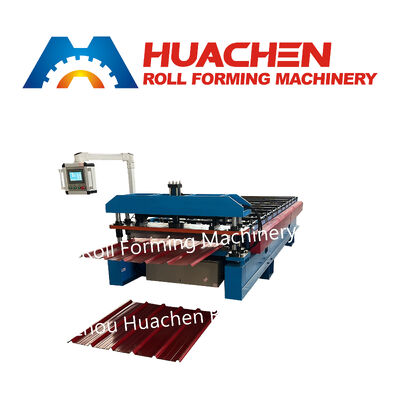

সম্পূর্ণ স্বয়ংক্রিয় ধাতব ঢেউতোলা ছাদ প্যানেল উত্পাদন মেশিন

প্রধান প্রযুক্তিগত পরামিতি

পণ্যের বিবরণ

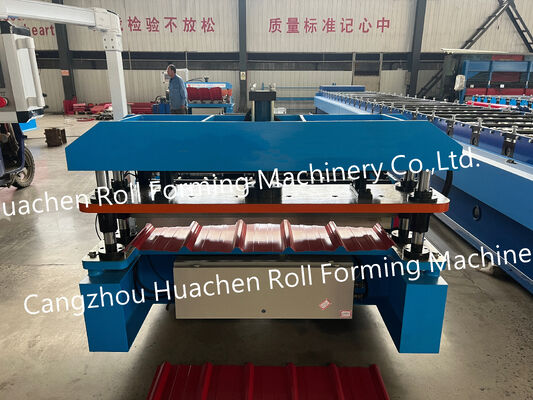

এই ১১-স্টেশন কালার স্টিল টাইল রোল ফর্মিং মেশিন কালার স্টিল রুফিং টাইল প্রোফাইলগুলির অবিচ্ছিন্ন গঠনের জন্য ডিজাইন করা হয়েছে। মেশিনটি একটি ১১-স্টেশন রোলার ফর্মিং সেকশন দিয়ে সজ্জিত, যা স্টিলের উপাদানকে প্রোফাইল তৈরির প্রক্রিয়ার সময় একাধিক গঠনের পর্যায়গুলির মধ্য দিয়ে যেতে দেয়।

গঠন ইউনিটের কনফিগারেশন

মেশিনটি গঠন বিভাগে ১১টি রোলার স্টেশন দিয়ে ডিজাইন করা হয়েছে। স্টিলের শীট পর্যায়ক্রমে রোলারগুলির মধ্য দিয়ে চলে এবং অবিচ্ছিন্ন রোল ফর্মিং অপারেশনের সময় প্রোফাইলটি ধীরে ধীরে গঠিত হয়।

স্টেশনের সংখ্যা বিভিন্ন কালার স্টিল টাইল প্রোফাইলের প্রয়োজনীয়তা অনুসারে সরঞ্জাম নির্বাচনের সময় একটি গুরুত্বপূর্ণ বৈশিষ্ট্য।

রোলার এবং শ্যাফটের বিবরণ

গঠনকারী রোলার এবং শ্যাফ্টগুলি ৪৫# ইস্পাত।

উপাদানগুলি কোয়েনচিং এবং প্লেটিং ট্রিটমেন্ট দিয়ে নির্দিষ্ট করা হয়েছে, এবং মেশিনটি একটি Φ৭০ মিমি শ্যাফটের ব্যাস ব্যবহার করে। এই স্পেসিফিকেশনগুলি গঠন ব্যবস্থার প্রধান উপাদান এবং কাঠামোগত কনফিগারেশনকে সংজ্ঞায়িত করে।

ট্রান্সমিশন এবং কাটিং সিস্টেম

মেশিনটি একটি চেইন ড্রাইভ ট্রান্সমিশন সিস্টেম।

কাটিং বিভাগে একটি CR12 কাটার লাগানো আছে। ট্রান্সমিশন পদ্ধতি এবং কাটার উপাদান মেশিনের কনফিগারেশনের গুরুত্বপূর্ণ অংশ এবং প্রয়োজনীয় উৎপাদন প্রোফাইলের সাথে একসাথে বিবেচনা করা যেতে পারে।

অপারেটিং গতি এবং শক্তি

মেশিনটি ১৫-২০ মি/মিনিট।

মোট শক্তি প্রয়োজন ৪+৪ কিলোওয়াট, এবং বৈদ্যুতিক সরবরাহ স্পেসিফিকেশন হল ৩৮০ V / ৫০ Hz / ৩ ফেজ।

ইনস্টলেশনের আগে, মেশিনের প্রয়োজনীয়তার সাথে সামঞ্জস্যতা নিশ্চিত করার জন্য উৎপাদন স্থানের উপলব্ধ বিদ্যুৎ সরবরাহ পরীক্ষা করা উচিত।

প্রয়োগের পরিধি

এই ১১-স্টেশন কালার স্টিল টাইল রোল ফর্মিং মেশিন কালার স্টিল রুফিং টাইল প্রোফাইলগুলির অবিচ্ছিন্ন উৎপাদনের জন্য তৈরি করা হয়েছে।

সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে:

• কালার স্টিল টাইল উৎপাদন
• ধাতব রুফিং প্রোফাইল গঠন
• স্টিল শীট প্রোফাইল প্রক্রিয়াকরণ
• রুফিং উপাদান উৎপাদন
• বিল্ডিং রুফিং প্রোফাইল উৎপাদন

চূড়ান্ত সরঞ্জাম কনফিগারেশন প্রয়োজনীয় প্রোফাইল ডিজাইন এবং উৎপাদন অবস্থার সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত।

মেশিন কনফিগারেশন সারাংশ

এই মেশিনের প্রধান কনফিগারেশন অন্তর্ভুক্ত করে:

• ১১টি রোলার স্টেশন
• ৪৫# ইস্পাত রোলার এবং শ্যাফ্ট
• কোয়েনচিং এবং প্লেটিং ট্রিটমেন্ট
• Φ৭০ মিমি শ্যাফটের ব্যাস
• CR12 কাটার
• চেইন ড্রাইভ সিস্টেম
• ১৫-২০ মি/মিনিট মেশিন গতি
• ৪+৪ কিলোওয়াট মোট শক্তি
• ৩৮০ V / ৫০ Hz / ৩-ফেজ বৈদ্যুতিক সরবরাহ

এই স্পেসিফিকেশনগুলি কালার স্টিল রুফিং প্রোফাইল উৎপাদনের জন্য একটি ১১-স্টেশন কালার স্টিল টাইল রোল ফর্মিং মেশিন মূল্যায়নকারী গ্রাহকদের জন্য একটি প্রযুক্তিগত রেফারেন্স সরবরাহ করে।
