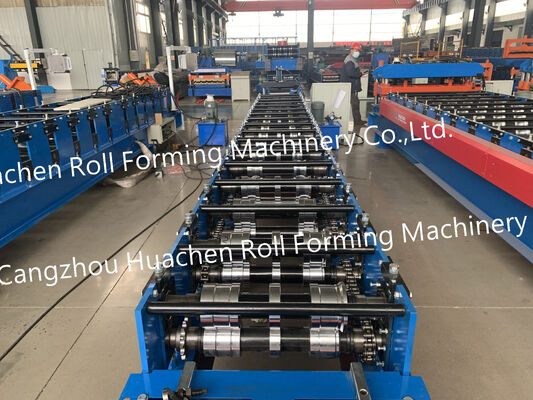

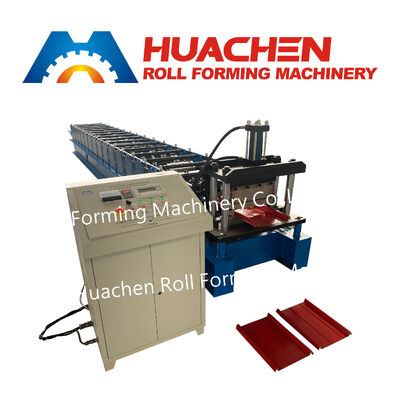

গ্যালভানাইজড স্টীল ডাবল-স্তর ধাতু ছাদ Ibr বাক্স আকৃতির প্রোফাইল ছাদ প্যানেল ঠান্ডা প্রোফাইল উত্পাদন রোলিং মেশিন

প্রধান প্রযুক্তিগত পরামিতি

পণ্যের সংক্ষিপ্ত বিবরণ

ওয়াল প্যানেল রোল ফর্মিং মেশিনটি বিভিন্ন নির্মাণ অ্যাপ্লিকেশন জুড়ে ব্যবহৃত ওয়াল প্যানেল উত্পাদন করার জন্য ডিজাইন করা একটি অত্যন্ত দক্ষ শিল্প সমাধান।16-স্টেশন রঙিন ইস্পাত টাইল রোল গঠন মেশিনরঙিন ইস্পাত ছাদ টাইল প্রোফাইল অবিচ্ছিন্ন গঠনের জন্য উন্নত হয়।১৬ স্টেশন রোলার ফর্মিং সেকশন, যা স্টিলের শীটকে একাধিক গঠনের পর্যায়ে যেতে এবং ধীরে ধীরে প্রয়োজনীয় প্রোফাইলের আকৃতি অর্জন করতে সক্ষম করে।

গঠন বিভাগের নকশা

মেশিনটি সজ্জিত১৬টি রোলার স্টেশনস্টিলের উপাদানটি প্রতিটি স্টেশনের মধ্য দিয়ে নির্দেশিত হয় এবং ক্রমাগত রোল গঠনের প্রক্রিয়া চলাকালীন প্রোফাইলটি ধীরে ধীরে গঠিত হয়।

বিভিন্ন রঙের ইস্পাত টাইল প্রোফাইলের প্রয়োজনীয়তার জন্য সরঞ্জাম নির্বাচন করার সময় গঠন স্টেশনগুলির সংখ্যা একটি গুরুত্বপূর্ণ কারণ।

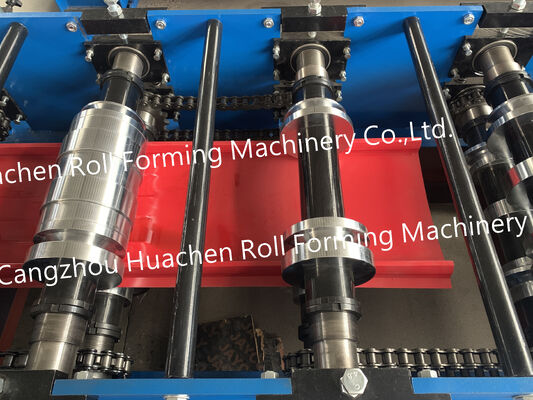

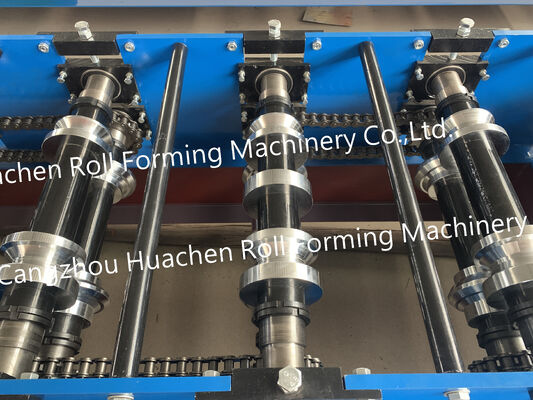

রোলার এবং শ্যাফ্ট নির্মাণ

রোলস এবং শ্যাফ্টগুলি তৈরি করা হয়৪৫# ইস্পাত.

মেশিনের স্পেসিফিকেশন অনুযায়ী, এই উপাদানগুলি প্রাপ্তসিলিং এবং প্লাস্টিং. সিস্টেমটি একটিΦ70 মিমি শ্যাফ্ট ব্যাসার্ধ, যা গঠন ইউনিটের একটি গুরুত্বপূর্ণ কাঠামোগত পরামিতি নির্ধারণ করে।

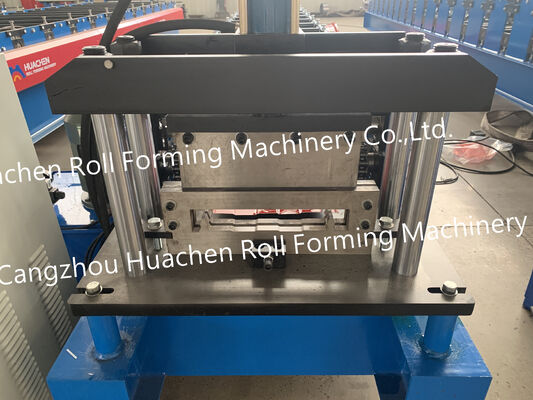

ড্রাইভ এবং কাটিং কনফিগারেশন

মেশিনটি একটিচেইন ড্রাইভট্রান্সমিশনের জন্য।

কাটা ইউনিট ব্যবহার করেCR12 কাটার উপাদানড্রাইভ পদ্ধতি এবং কাটার স্পেসিফিকেশন সরঞ্জাম কনফিগারেশনের মূল অংশ এবং প্রয়োজনীয় উৎপাদন অ্যাপ্লিকেশন অনুযায়ী বিবেচনা করা যেতে পারে।

মেশিন অপারেটিং গতি

নির্দিষ্ট মেশিনের ঘূর্ণন হল15 ̊20 মি/মিনিট.

এই প্যারামিটারটি উৎপাদন পরিকল্পনা এবং সরঞ্জাম মূল্যায়নের জন্য একটি রেফারেন্স প্রদান করে। প্রকৃত অপারেশন নির্বাচিত প্রোফাইল নকশা এবং উৎপাদন অবস্থার উপর নির্ভর করতে পারে।

পাওয়ার সাপ্লাই প্রয়োজনীয়তা

মেশিনটি কনফিগার করা আছেমোট শক্তি ৪+৪ কিলোওয়াট.

বৈদ্যুতিক চাহিদা হল380 ভোল্ট / 50 হার্টজ / 3 ফেজইনস্টলেশনের আগে, ব্যবহারকারীদের নিশ্চিত করতে হবে যে উপলব্ধ পাওয়ার সাপ্লাই মেশিনের স্পেসিফিকেশনের সাথে মেলে।

অ্যাপ্লিকেশন ক্ষেত্র

দ্য16-স্টেশন রঙিন ইস্পাত টাইল রোল গঠন মেশিনএটি রঙিন স্টিলের ছাদ টাইল প্রোফাইলের অবিচ্ছিন্ন উত্পাদনের জন্য ডিজাইন করা হয়েছে।

সাধারণ অ্যাপ্লিকেশন ক্ষেত্রগুলির মধ্যে রয়েছেঃ

• রঙিন ইস্পাত টাইল উৎপাদন
• ছাদ প্রোফাইল উৎপাদন
• ধাতব শীট তৈরি
• ছাদ উপকরণ প্রক্রিয়াকরণ
• বিল্ডিং প্রোফাইল উৎপাদন

চূড়ান্ত সরঞ্জাম কনফিগারেশন প্রয়োজনীয় সমাপ্ত প্রোফাইল এবং উত্পাদন প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা উচিত।

প্রধান কনফিগারেশন ওভারভিউ

মেশিনের মধ্যে রয়েছেঃ

• ১৬টি রোলার স্টেশন
• 45# ইস্পাত রোলস এবং শ্যাফ্ট
• গরম করা এবং প্লাস্টিং চিকিত্সা
• Φ70 মিমি শ্যাফ্ট ব্যাসার্ধ
• CR12 কাটার
• চেইন ড্রাইভ ট্রান্সমিশন
• মেশিনের গতি ১৫-২০ মিটার/মিনিট
• মোট শক্তি ৪+৪ কিলোওয়াট
• 380 ভোল্ট / 50 হার্টজ / 3-ফেজ বৈদ্যুতিক সরবরাহ

এই স্পেসিফিকেশনগুলি গ্রাহকদের জন্য একটি পরিষ্কার প্রযুক্তিগত রেফারেন্স প্রদান করে16-স্টেশন রঙিন ইস্পাত টাইল রোল গঠন মেশিনছাদ প্রোফাইল উৎপাদনের জন্য।
