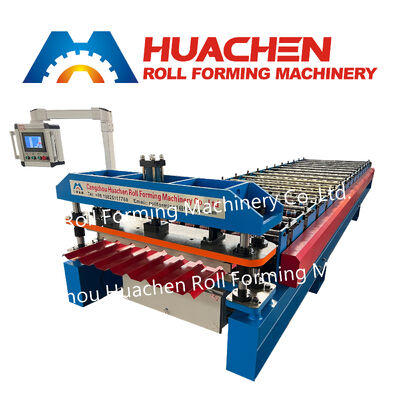

মেটাল রোল উৎপাদন মেশিন এবং দেয়াল প্যানেল এবং ছাদ প্যানেল গঠন মেশিন উত্পাদন বিশেষীকরণ

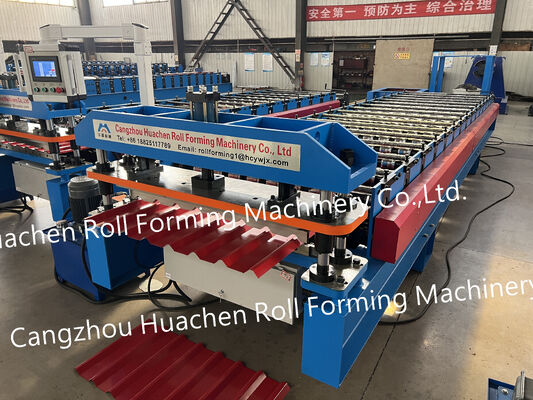

১৫টি স্টেশন সহ পর্যায়ক্রমিক গঠন

• গঠন ব্যবস্থাটি ১৫টি রোলার স্টেশন দিয়ে সজ্জিত। অপারেশনের সময়, ইস্পাতের শীট ফর্মিং বিভাগের মধ্য দিয়ে চলে এবং রোলার অ্যাসেম্বলি দ্বারা পর্যায়ক্রমে আকার পায়।
• একটি ছাদের প্রোফাইল প্রকল্পের জন্য, রোলার স্টেশনের সংখ্যা মেশিনের স্পেসিফিকেশনগুলির মধ্যে একটি যা প্রয়োজনীয় সমাপ্ত প্রোফাইলের বিপরীতে পরীক্ষা করা উচিত।

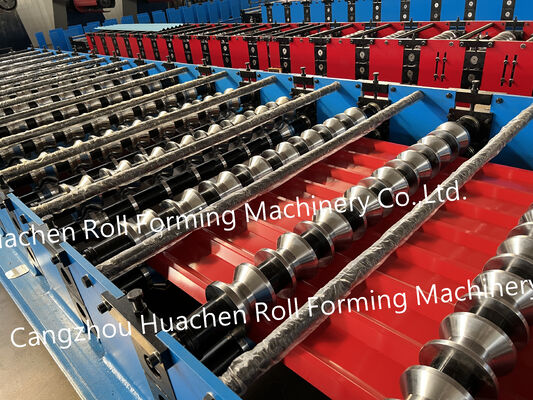

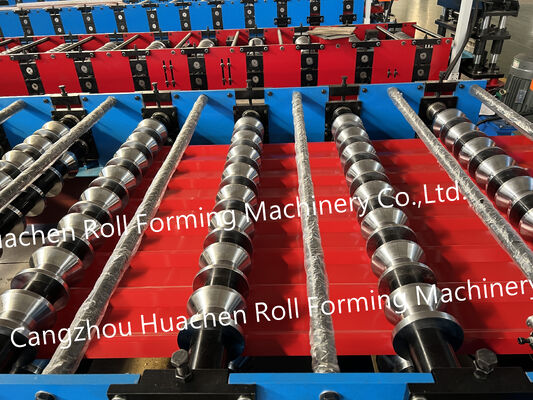

রোলার এবং শ্যাফটের নির্মাণ

রোলার এবং শ্যাফ্টগুলি ৪৫# স্টিল হিসাবে নির্দিষ্ট করা হয়েছে, তাদের ট্রিটমেন্টে কোয়েনচিং এবং প্লেটিং অন্তর্ভুক্ত।

গঠন ব্যবস্থায় Φ৭০ মিমি শ্যাফ্ট ব্যবহার করা হয়। এই স্পেসিফিকেশনগুলি মেশিনের রোলার এবং শ্যাফ্ট কনফিগারেশন সম্পর্কে পরিমাপযোগ্য তথ্য সরবরাহ করে এবং সরঞ্জাম নির্বাচনের সময় রেফারেন্স পয়েন্ট হিসাবে ব্যবহার করা যেতে পারে।

চেইন-চালিত ট্রান্সমিশন

মেশিনটি একটি চেইন ড্রাইভ ট্রান্সমিশন সিস্টেম ব্যবহার করে।

ড্রাইভ কনফিগারেশন সামগ্রিক যান্ত্রিক ডিজাইনের একটি অংশ এবং এটি রঙীন ইস্পাত টাইল রোল ফর্মিং সরঞ্জামগুলির তুলনা করার সময় রোলার স্টেশন সংখ্যা, শ্যাফ্ট ব্যাস এবং ফর্মিং গতির সাথে মূল্যায়ন করা যেতে পারে।

CR12 কাটিং কম্পোনেন্ট

কাটিং সিস্টেমে নির্দিষ্ট কাটার উপাদান হিসাবে CR12 ব্যবহার করা হয়।

বিভিন্ন রোল ফর্মিং মেশিন পর্যালোচনা করা ক্রেতাদের জন্য, কাটার উপাদান হল প্রযুক্তিগত বিবরণগুলির মধ্যে একটি যা প্রয়োজনীয় ছাদের প্রোফাইল এবং কাটিং কনফিগারেশনের সাথে নিশ্চিত করা উচিত।

গঠন গতি: ১৫–২০ মি/মিনিট

নির্দিষ্ট গঠন গতি হল ১৫–২০ মি/মিনিট অন্তর্ভুক্ত রয়েছে।

এই মানটি উৎপাদন পরিকল্পনা এবং মেশিন তুলনার জন্য একটি সরাসরি রেফারেন্স সরবরাহ করে। প্রকৃত উৎপাদন পরিস্থিতি নির্বাচিত প্রোফাইল, উপাদান এবং অপারেটিং সেটআপের উপর নির্ভর করতে পারে।

বৈদ্যুতিক কনফিগারেশন

মেশিনের মোট শক্তি স্পেসিফিকেশন হল ৪+৪ কিলোওয়াট এবং এটি একটি ৩৮০ ভোল্ট / ৫০ হার্জ / ৩-ফেজ পাওয়ার সাপ্লাই ব্যবহার করে।

কমিশনিংয়ের আগে উপলব্ধ পাওয়ার অবকাঠামোর বিপরীতে বৈদ্যুতিক প্রয়োজনীয়তাগুলি পরীক্ষা করা উচিত।

প্রয়োগের ক্ষেত্র

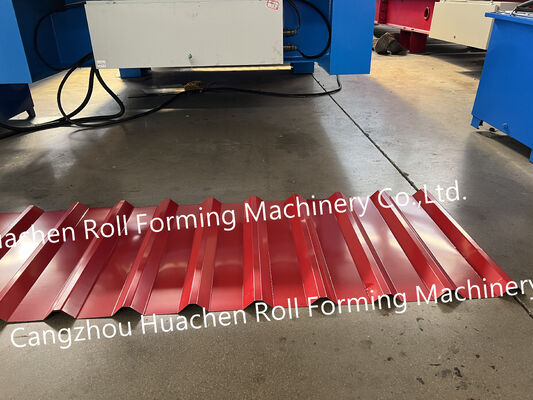

এই ১৫-স্টেশন কালার স্টিল টাইল রোল ফর্মিং মেশিন রঙীন ইস্পাতের ছাদের টাইল প্রোফাইলগুলির অবিচ্ছিন্ন গঠনের জন্য উদ্দিষ্ট।

সম্ভাব্য অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে:

• রঙীন ইস্পাত টাইল উৎপাদন
• ধাতব ছাদের প্রোফাইল গঠন
• ইস্পাত ছাদের উপাদান উৎপাদন
• ছাদের শীট প্রক্রিয়াকরণ
• বিল্ডিং ছাদের প্রোফাইল উৎপাদন

উৎপাদন ব্যবহারের আগে মেশিনটি প্রয়োজনীয় প্রোফাইল এবং উপাদানের স্পেসিফিকেশনের সাথে মিলানো উচিত।

সরঞ্জাম নির্বাচনের জন্য মূল বিষয়গুলি

একটি ১৫-স্টেশন কালার স্টিল টাইল রোল ফর্মিং মেশিন মূল্যায়ন করার সময়, ক্রেতারা বেশ কয়েকটি পরিমাপযোগ্য স্পেসিফিকেশনের মাধ্যমে সরঞ্জাম পর্যালোচনা করতে পারেন।

মেশিনটি ১৫টি রোলার স্টেশন, কোয়েনচিং এবং প্লেটিং ট্রিটমেন্ট সহ ৪৫# স্টিল রোলার এবং শ্যাফ্ট, এবং একটি Φ৭০ মিমি শ্যাফ্ট সরবরাহ করে। এর কনফিগারেশনে একটি CR12 কাটার এবং চেইন ড্রাইভ ট্রান্সমিশন অন্তর্ভুক্ত রয়েছে।

উৎপাদন পরিকল্পনার জন্য, নির্দিষ্ট গঠন গতি হল ১৫–২০ মি/মিনিট। বৈদ্যুতিক কনফিগারেশন হল ৩৮০ ভোল্ট / ৫০ হার্জ / ৩-ফেজ

পাওয়ার সাপ্লাই সহ

৪+৪ কিলোওয়াট মোট শক্তি
