ট্রাপিজয়েড ছাদ টাইলস রোল ফর্মিং মেশিন স্ট্যান্ডিং সিউম ছাদ রোলিং

প্রধান প্রযুক্তিগত পরামিতি

পণ্যের সংক্ষিপ্ত বিবরণ

ওয়াল প্যানেল রোল ফর্মিং মেশিন হল একটি অত্যন্ত দক্ষ শিল্প সমাধান যা বিভিন্ন নির্মাণ কাজে ব্যবহৃত ওয়াল প্যানেল তৈরির জন্য তৈরি করা হয়েছে। এই শক্তিশালী সরঞ্জামটি ধারাবাহিক নির্ভুলতা এবং গতি সরবরাহ করে, যা এটিকে উচ্চ-মানের নির্মাণ সামগ্রী তৈরি করতে ইচ্ছুক বড় আকারের উৎপাদন সুবিধার জন্য আদর্শ করে তোলে।

ফর্মিং স্টেশন কনফিগারেশন

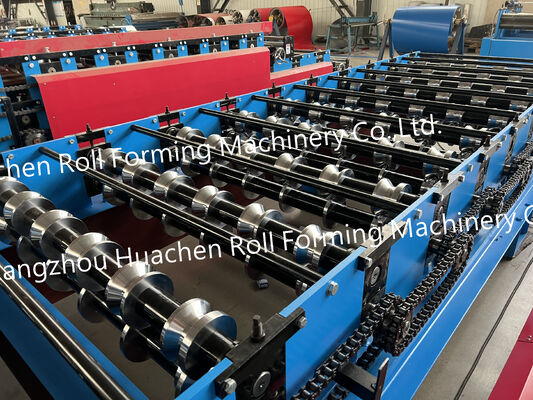

মেশিনের প্রধান ফর্মিং অংশটি ১৪টি রোলার স্টেশন দ্বারা গঠিত। রুফিং শীটটি পর্যায়ক্রমে স্টেশনগুলির মধ্য দিয়ে পরিচালিত হয়, প্রক্রিয়া চলাকালীন প্রোফাইলটি ধীরে ধীরে গঠিত হয়।

সরঞ্জাম নির্বাচনের জন্য, স্টেশনের সংখ্যা নির্দিষ্ট রুফিং প্রোফাইলের সাথে মিলানো উচিত, এটিকে একটি বিচ্ছিন্ন স্পেসিফিকেশন হিসাবে বিবেচনা না করে।

রোলার, শ্যাফ্ট এবং ট্রিটমেন্টের বিবরণ

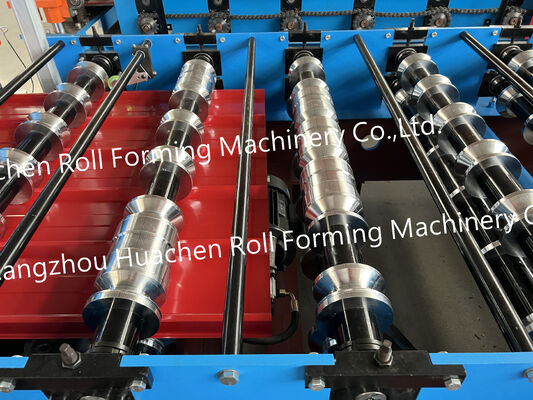

মেশিনটি এর রোলার এবং শ্যাফ্টের জন্য ৪৫# ইস্পাত ব্যবহার করে। সরবরাহকৃত স্পেসিফিকেশন এই উপাদানগুলিতে প্রয়োগ করা ট্রিটমেন্ট হিসাবে কোয়েনচিং এবং প্লেটিংও চিহ্নিত করে।

শ্যাফ্টের ব্যাস হল Φ৭০ মিমি, যা ক্রেতাদের ফর্মিং সেকশনের যান্ত্রিক নির্মাণ পর্যালোচনা করার সময় একটি নির্দিষ্ট মাত্রিক রেফারেন্স দেয়।

ট্রান্সমিশন এবং কাটিং ব্যবস্থা

মেশিনের ট্রান্সমিশন সিস্টেমের জন্য একটি চেইন ড্রাইভ ব্যবহার করা হয়।

কাটার জন্য, মেশিনটি একটি CR12 কাটার দিয়ে সজ্জিত। এই দুটি স্পেসিফিকেশন মেশিনের মৌলিক যান্ত্রিক কনফিগারেশনের অংশ এবং বিভিন্ন কালার স্টিল টাইল ফর্মিং সরঞ্জাম তুলনা করার সময় পর্যালোচনা করা যেতে পারে।

ফর্মিং গতি

নির্দিষ্ট ফর্মিং গতি হল ১৫–২০ মি/মিনিট ফর্মিং গতিও নির্দিষ্ট করে।

এই মানটি উৎপাদন পরিকল্পনা এবং সরঞ্জাম তুলনার জন্য একটি পরিমাপযোগ্য রেফারেন্স সরবরাহ করে। প্রকৃত উৎপাদন পরিস্থিতি নির্বাচিত রুফিং প্রোফাইল, কাঁচামাল এবং অপারেটিং অবস্থার মতো কারণগুলির উপর নির্ভর করতে পারে।

পাওয়ার সাপ্লাই

মেশিনের মোট শক্তি ৪+৪ কিলোওয়াট এবং এটি ৩৮০ V / ৫০ Hz / ৩-ফেজ বৈদ্যুতিক সরবরাহের জন্য ডিজাইন করা হয়েছে।

সরঞ্জাম অর্ডার এবং কমিশন করার আগে ইনস্টলেশন সাইটের বৈদ্যুতিক অবস্থা নিশ্চিত করা উচিত।

উৎপাদন অ্যাপ্লিকেশন

এই ১৪-স্টেশন কালার স্টিল টাইল রোল ফর্মিং মেশিন কালার স্টিল রুফিং টাইল প্রোফাইলের অবিচ্ছিন্ন ফর্মিংয়ের জন্য তৈরি করা হয়েছে।

এটি নিম্নলিখিত অ্যাপ্লিকেশনগুলির জন্য বিবেচনা করা যেতে পারে:

• কালার স্টিল টাইল উৎপাদন
• ধাতব রুফিং প্রোফাইল উৎপাদন
• স্টিল রুফিং শীট ফর্মিং
• রুফিং উপাদান প্রক্রিয়াকরণ
• বিল্ডিং রুফিং প্রোফাইল উৎপাদন

চূড়ান্ত মেশিন কনফিগারেশন প্রয়োজনীয় সমাপ্ত প্রোফাইল এবং উপাদান স্পেসিফিকেশনগুলির সাথে সঙ্গতিপূর্ণ হওয়া উচিত।

মেশিন মূল্যায়নের জন্য মূল পরামিতি

রোল ফর্মিং মেশিনগুলির তুলনা করার সময়, ক্রেতারা নিম্নলিখিত পরিমাপযোগ্য স্পেসিফিকেশনগুলি একটি সূচনা বিন্দু হিসাবে ব্যবহার করতে পারেন:

১৪টি রোলার স্টেশন ফর্মিং সেকশনকে সংজ্ঞায়িত করে, যখন Φ৭০ মিমি শ্যাফ্ট এবং ৪৫# ইস্পাত রোলার এবং শ্যাফ্ট নির্মাণ গুরুত্বপূর্ণ যান্ত্রিক উপাদানগুলি বর্ণনা করে। মেশিনটি একটি CR12 কাটার, চেইন ড্রাইভ, এবং ১৫–২০ মি/মিনিট ফর্মিং গতিও নির্দিষ্ট করে।

ইনস্টলেশন পরিকল্পনার জন্য, মেশিনটি ৪+৪ কিলোওয়াট মোট শক্তি এবং একটি ৩৮০ V / ৫০ Hz / ৩-ফেজ পাওয়ার সাপ্লাই সহ নির্দিষ্ট করা হয়েছে।

এই পরামিতিগুলি একটি নির্দিষ্ট কালার স্টিল রুফিং টাইল উৎপাদন প্রকল্পের প্রয়োজনীয়তার সাথে মেশিন কনফিগারেশন মেলে কিনা তা পরীক্ষা করার জন্য একটি প্রযুক্তিগত ভিত্তি সরবরাহ করে।
